玻璃發(fā)霉是玻璃行業(yè)的行業(yè)性難題，每年的春夏季，由于高溫高濕的天氣特征，導(dǎo)致玻璃的發(fā)霉進(jìn)入高峰期，因此，如何做好玻璃的防霉工作已經(jīng)成為許多玻璃企業(yè)的首要任務(wù)。

玻璃發(fā)霉的原因：

日常生活中使用的玻璃，多以石英砂（SI02）、純堿（Na2CO3）、石灰石（CaC03）、長石為主要原材料制成，其中Si02（含量72%左右）、Na20（含量15%左右）和CaO(含量9%左右)，所以稱為鈉鈣玻璃，由于其成本低廉而得到廣泛應(yīng)用

劇研究，納鈣玻璃在退火過程中，堿離子會(huì)向玻璃表面移動(dòng)，使得在玻璃邊面上容易進(jìn)行離子交換，比如說表面上的玻璃態(tài)的Si02可以被水解

因此，當(dāng)鈉鈣玻璃存放潮濕環(huán)境中時(shí)，水或潮氣會(huì)從吸附在玻璃表面，漸漸地向玻璃內(nèi)擴(kuò)散，當(dāng)表面層中的可溶性硅酸鈉(Na2SiO3)被水解后，再接觸到由水(H2O)與二氧化碳(CO2)形成的碳酸(H2CO3)，就會(huì)產(chǎn)生酸性比碳酸還弱的原硅酸(H4SiO4)，如果飽和的原硅酸(H4SiO4)溶液長期放置，就會(huì)有無定形的二氧化硅(SiO2)沉淀，色狀為乳白色，以膠態(tài)粒子、沉淀物或凝膠出現(xiàn)。

玻璃發(fā)霉一般分五個(gè)階段：
        1. 最初，水或潮氣吸附在玻璃表面。

        2.隨后，水或潮氣向玻璃內(nèi)擴(kuò)散。

        3.表面層中的可溶性硅酸鹽被水解和破壞。首先是硅酸鈉和硅酸鉀等被水解和破壞。形成的苛性鈉(NaOH)并分離出SiO2。

        4.分離出來的SiO2生成硅氧凝膠，在玻璃表面形成保護(hù)性薄膜，它阻止了進(jìn)一步的侵蝕作用。

        5.水解形成的苛性鈉，與空氣中的二氧化碳作用生成碳酸鈉，聚集在玻璃表面，構(gòu)成表面膜中的可溶性鹽。由于它的強(qiáng)吸濕性，吸收水分而潮解，最后形成堿液小滴。當(dāng)周圍的溫度、濕度改變時(shí)，這些小滴的濃度也隨之變化。如果濃縮的堿液小滴和玻璃長期接觸時(shí)，凝膠狀硅氧薄膜可在其中部分地被溶解，而使玻璃表面發(fā)生嚴(yán)重的局部侵蝕，形成斑點(diǎn)。這是鈉離子從玻璃本體中遷移出去，與空氣反應(yīng)生成的白色富堿離子群。掃描電鏡可觀察到白色粒子群。

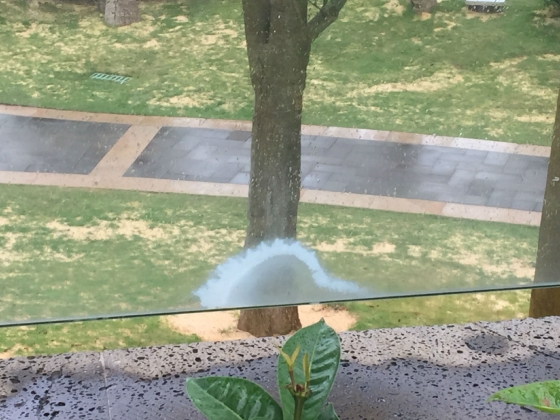

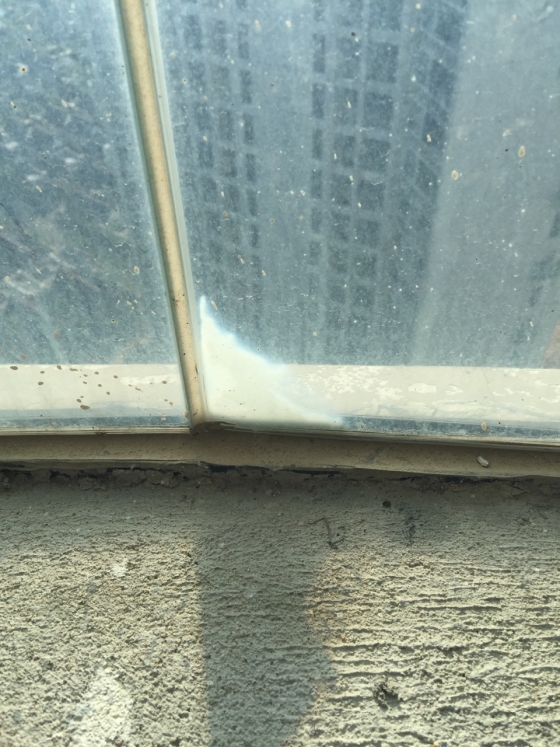

玻璃發(fā)霉的現(xiàn)象：
        1、白霧、白點(diǎn)：因存放時(shí)間、空氣濕度或玻璃質(zhì)量問題而在玻璃表面出現(xiàn)的最輕微的發(fā)霉情況。
        2、彩虹：當(dāng)白霧、白點(diǎn)出現(xiàn)久了沒有及時(shí)處理，會(huì)形成彩虹，這時(shí)的發(fā)霉情況還只是停留在玻璃表面上，沒有腐蝕進(jìn)玻璃里。
        3、硫變：玻璃發(fā)霉的外觀特征和輕微發(fā)霉一樣，但玻璃表面的堿性發(fā)霉成分已經(jīng)腐蝕到玻璃里面，屬于嚴(yán)重發(fā)霉。
        4、紙印：和硫變一樣，發(fā)霉在玻璃外部和內(nèi)部，屬嚴(yán)重發(fā)霉。

發(fā)霉的識(shí)別和檢查方法：
        目測(cè)外觀形貌法是最簡潔可行的方法。既在集中的強(qiáng)光下，將試樣放置在反射光和透射光中觀察玻璃表面有無斑點(diǎn)和霧狀物。這些斑點(diǎn)和霧狀物用布或水擦不掉。出現(xiàn)上述現(xiàn)象的玻璃，表示試樣已經(jīng)發(fā)霉。如果在集中的強(qiáng)光下，肉眼觀察到少數(shù)斑點(diǎn)和薄霧狀物屬輕微發(fā)霉。如果在集中的強(qiáng)光下，肉眼觀察到很多斑點(diǎn)和輕霧狀物屬中等發(fā)霉。如果在沒有集中的光束照射下，肉眼觀察到一些斑點(diǎn)和霧狀物屬嚴(yán)重發(fā)霉。

分享到： 新浪微博 QQ空間 騰訊微博 人人網(wǎng) 網(wǎng)易微博 我的淘寶 復(fù)制網(wǎng)址
