在生活中，很多小伙伴都對玻璃是自爆還是人為破壞的傻傻分不清楚，今天就讓泰榕小編來教你如何快速的鑒定玻璃是自爆還是人為。

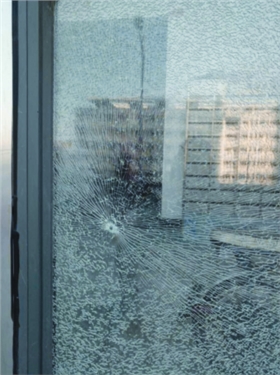

玻璃破碎后，其破碎起始點呈現(xiàn)典型的“蝴蝶斑”狀，見上圖。從其厚度方向觀察可以清楚地看到在厚度方向中間有一結(jié)石存在，則可以斷定該玻璃的破碎是由于鋼化玻璃“自爆現(xiàn)象”引起的，不屬于外力破壞。

鋼化玻璃自爆是由于生產(chǎn)鋼化玻璃的原片內(nèi)部存在一些結(jié)石而導致的鋼化玻璃破碎的現(xiàn)象。在鋼化玻璃自爆起始點處，會存在硫化鎳結(jié)石，這些硫化鎳結(jié)石在鋼化玻璃生產(chǎn)過程中會把高溫晶態(tài)（α-NiS）“凍結(jié)”并保留到常溫下。由于這種高溫晶態(tài)在常溫狀態(tài)下并不穩(wěn)定，會隨著時間逐步向常溫晶態(tài)(β-NiS)轉(zhuǎn)變，在轉(zhuǎn)變的同時會伴隨著一定的體積膨脹；若結(jié)石恰好存在于鋼化玻璃的張應(yīng)力區(qū)（玻璃板厚度方向的中部），則這種相變過程往往會導致鋼化玻璃突然破碎，即我們通常所說的鋼化玻璃“自爆”現(xiàn)象。一般情況下，由于原片玻璃的原因鋼化玻璃都存在一定的自爆率，從技術(shù)角度出發(fā)，可以通過控制玻璃原片質(zhì)量或進行二次熱處理可大大降低鋼化玻璃自爆率，但無法完全消除鋼化玻璃的自爆。一般情況下，當鋼化玻璃受外力沖擊而破碎時，比如小石子飛濺等，在玻璃的引爆點“蝴蝶斑”處會發(fā)現(xiàn)玻璃受沖擊的表面不光滑，有一些玻璃粉末和小坑，這是因為玻璃受外力帶來的能量所致。而自爆的鋼化玻璃在引爆點處內(nèi)外表面卻很光滑。

1/5
